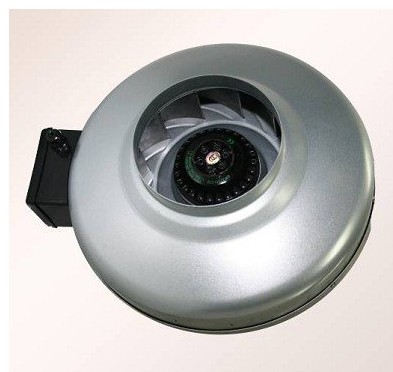

圆形管道通风机特性
圆形管道通风机(又名“幽浮扇”)是结合国内外先进技术而设计的新型风机,进风口和出风口外形尺寸相同,风机直接与标准圆形风管(进、出风口尺寸100-315mm)连接,能够极大地节省管道设计及安装费用;新型设计的机壳与依照空气动力学设计的风轮紧凑的配合,能够减少震动和噪音,并具有噪音低、静压高(300-700Pa)、体积小、安装简便、重量轻等特点。适用于酒店、宾馆、高级会场、超市、储藏室、洗手间等地方的送风、排风、回风、补风和过滤,也可广泛应用于建筑物室内通风换气或加压补风。

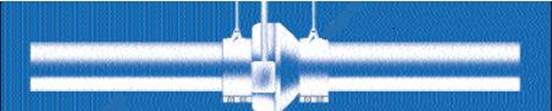

风机安装示意图:
圆形管道风机性参数表(单速240V/50Hz)
参数
型号 |
转速
r/min |
风量
m3/h |
全压
Pa |
功率
W |
噪声
dB |
电流
A |
电压
V |
频率
Hz |
工作温度范围℃ |
净重
kg |
毛重
kg |
包装尺寸
cm |
KR 100 |
2350 |
290 |
340 |
62 |
60 |
0.27 |
230 |
50 |
–20~60 |
3.5 |
4.0 |
30*28*22 |
KR 125 |
2250 |
380 |
310 |
65 |
60 |
0.28 |
230 |
50 |
–20~60 |
3.5 |
4.0 |
30*28*22 |
KR 150 |
2450 |
690 |
335 |
92 |
62 |
0.40 |
230 |
50 |
–20~60 |
4.6 |
5.6 |
39*38*25 |
KR 160 |
2600 |
840 |
360 |
125 |
63 |
0.56 |
230 |
50 |
–20~60 |
4.9 |
5.9 |
39*38*25 |
KR 200 |
2600 |
920 |
610 |
138 |
65 |
0.60 |
230 |
50 |
–20~60 |
5.7 |
6.7 |
39*38*25 |
KR 250 |
2400 |
1100 |
580 |
165 |
66 |
0.71 |
230 |
50 |
–20~60 |
5.7 |
6.7 |
39*38*25 |
KR 315 |
2400 |
1850 |
700 |
215 |
68 |
0.93 |
230 |
50 |
–20~60 |
6.8 |
8.0 |
48*44*28 |
圆形管道风机外形尺寸表
Model |
b |
a |
D |
d |
KR 100 |
200 |
23 |
243 |
98 |
KR 125 |
195 |
27 |
243 |
123 |
KR 150 |
222 |
24 |
335 |
148 |
KR 160 |
222 |
27 |
335 |
158 |
KR 200 |
218 |
25 |
333 |
198 |
KR 250 |
208 |
27 |
333 |
248 |
KR 315 |
245 |
28 |
405 |
315 |
|
|
|
|
|
|
